本文案例选自2025年4月由中国建筑工业出版社出版的《城市供热安全工程》一书。该书由我协会组织编写，是建国以来国内第一本“供热安全”技术专著，也是国家“十四·五”重点图书项目《城市生命线安全工程》系列丛书分册之一。该书系统介绍了供热项目建设、供热项目运行各环节的风险识别和防范，同时介绍了最新的供热安全理论和技术以及供热应急管理等内容。该书的编写出版是以实际行动落实住建部城市生命线安全工作部署，为全行业共同推进城市供热安全工作提供了参考。

1.工程概况

2017年根据合肥市发改委、市大建办《关于城市生命线反馈意见及政府相关批复》，同意合肥市城市生命线工程安全运行监测系统二期项目立项及初步设计，其中包含第六标段供热管网专项工程。生命线热力专项工程建成将进一步提升城市热力基础设施防灾减灾能力和安全保障能力。

（1）基本情况

工程从2017年7月开建，2019年10月完成项目初验，进入试运行阶段，2020年8月完成竣工验收、投运，投资2500余万元。参照城市生命线一期工程，由合肥市城乡建设主管部门负责项目立项、招标、总体协调工作；合肥热电集团有限公司（以下简称“合肥热电”）为热力专项业主单位，负责项目需求提供、配合进行监测点位确定及施工过程监督、后期使用等工作。

项目为城市热力基础设施安全运行提供实时感知、全程监测、预测预警，建立预警联动机制，保障供热管网安全运行，提升安全隐患分析及处置的时效性，从而减少城市生命线工程供热安全事故发生和地下管网泄漏，减轻灾害事故造成的损失。

（2）监测设备

项目主要对直埋蒸汽管道运行压力、疏水温度、以及直埋一级高温热水管网重要位置处周边土壤温度进行监测。在合肥一环内、政务区以及滨湖新区201.5公里的供热管网（其中蒸汽管网约161.5公里）上，布设425个监测点位（850个监测传感器），安装高温温度传感器、压力传感器、土壤温度传感器及配套供电、信号采集与传输、信号接收与处理设备，实现蒸汽管道、高温热水管道运行异常及时发现和泄漏实时报警。

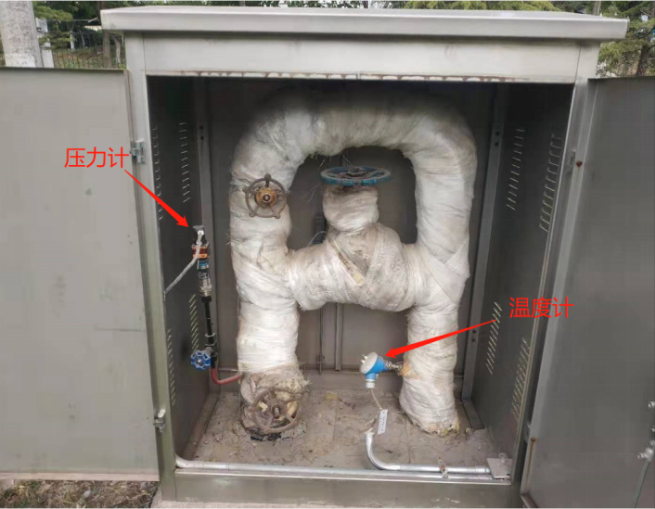

（a） 疏水箱安装内压力计和温度计

（b）疏水箱温度压力监测

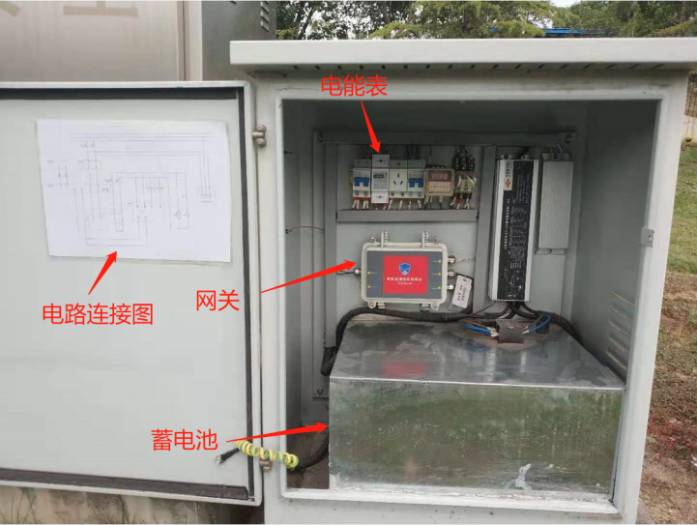

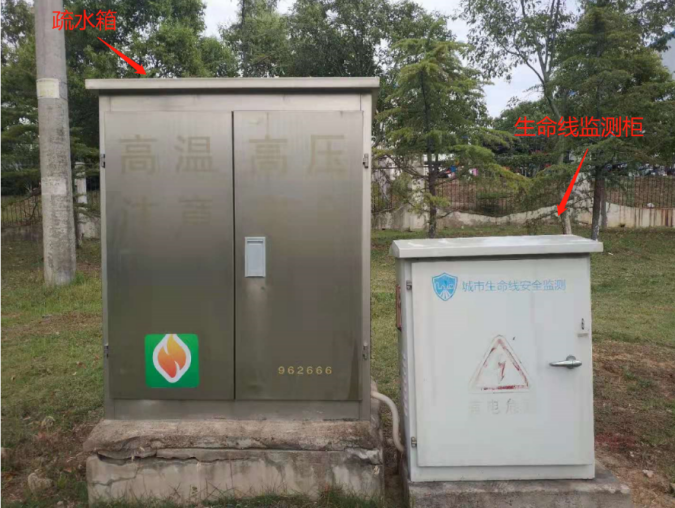

（c）疏水箱温度压力监测柜

图10-1疏水箱温度压力监测设备

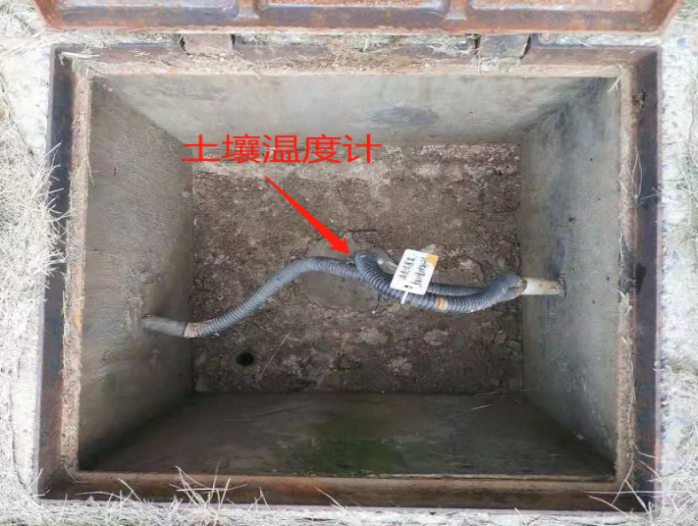

（a）安装井内土壤温度计

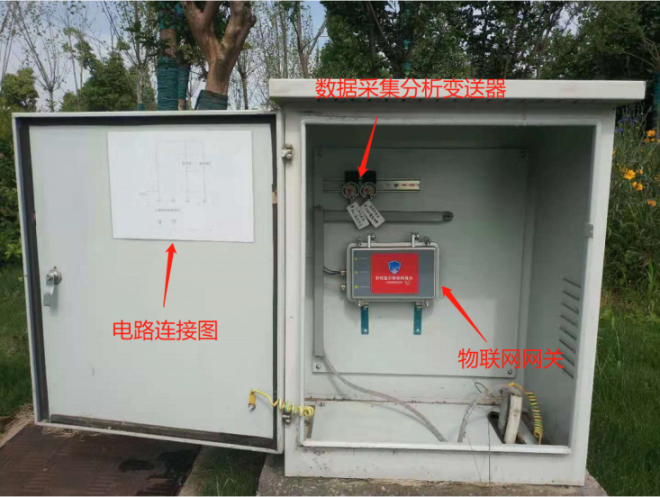

(b）土壤温度监测柜内设备

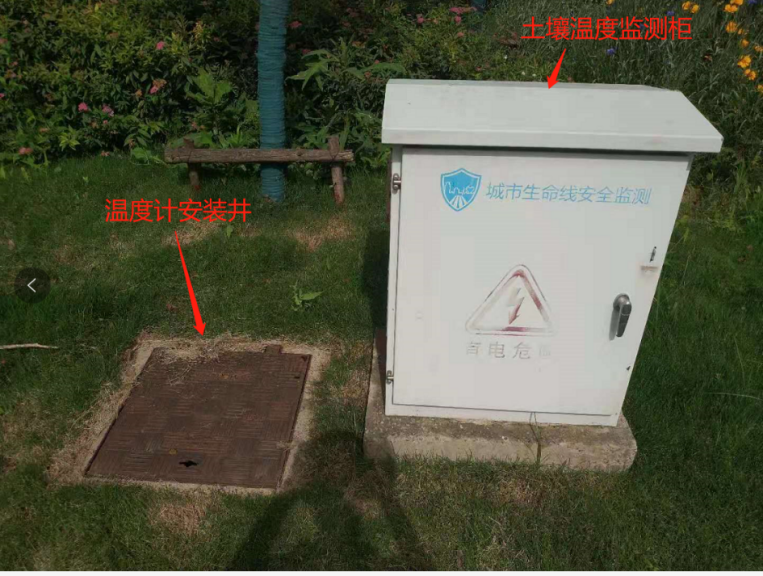

（c）土壤温度监测柜和温度计安装井

图10-2土壤温度监测设备

（3）监测系统

供热管网安全监测系统开发语言为Java，开发工具为Eclipse，数据库为oracle 11g，系统主要功能如图10-3所示。

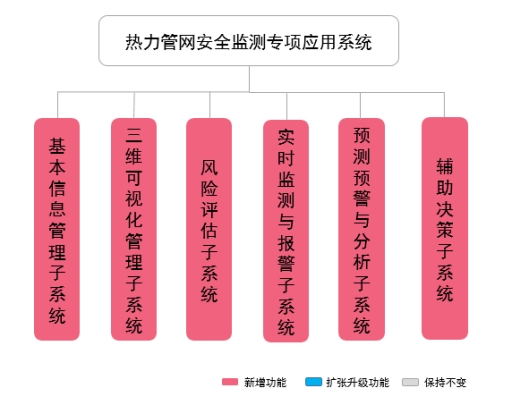

图10-3 供热管网安全监测专项应用系统主要功能

①基本信息管理系统：对供热管网各类信息进行集成管理和显示，支持对供热管网基础数据查询、编辑和保存，便于系统访问人员对供热管网整体状态快速直观了解。

②三维可视化管理系统：辅助确认报警信息的地理位置。当供热管网发生异常时，通过GIS系统迅速找到故障管段并获取管网基础信息，为技术、生产、应急抢险等部门提供参考，及时处理异常问题。

③风险评估系统：建立供热管网泄漏风险评估数据库和综合风险评估数据库，评估管道本体的健康等级和综合环境因素评估的危害等级，并根据评估等级提出相应处置建议。

④实时监测与报警系统：监测供热管网的管道运行压力、疏水温度和管道周围的土壤温度，形成实时监测报警；在预测预警系统中，对实时报警点进行深度分析，不仅对管道泄漏位置和泄漏量进行定位与计算，还可有效预防地下空洞形成。

⑤预测预警与分析系统：根据运行数据和模型分析，预测区域管线事故发生的可能性，实现事故的早期预警、趋势预测和综合研判。

⑥辅助决策系统：在维修发生时，辅助管理人员发现泄漏影响区域，有助于预防和减少次生衍生灾害产生，提出合理化处置建议。

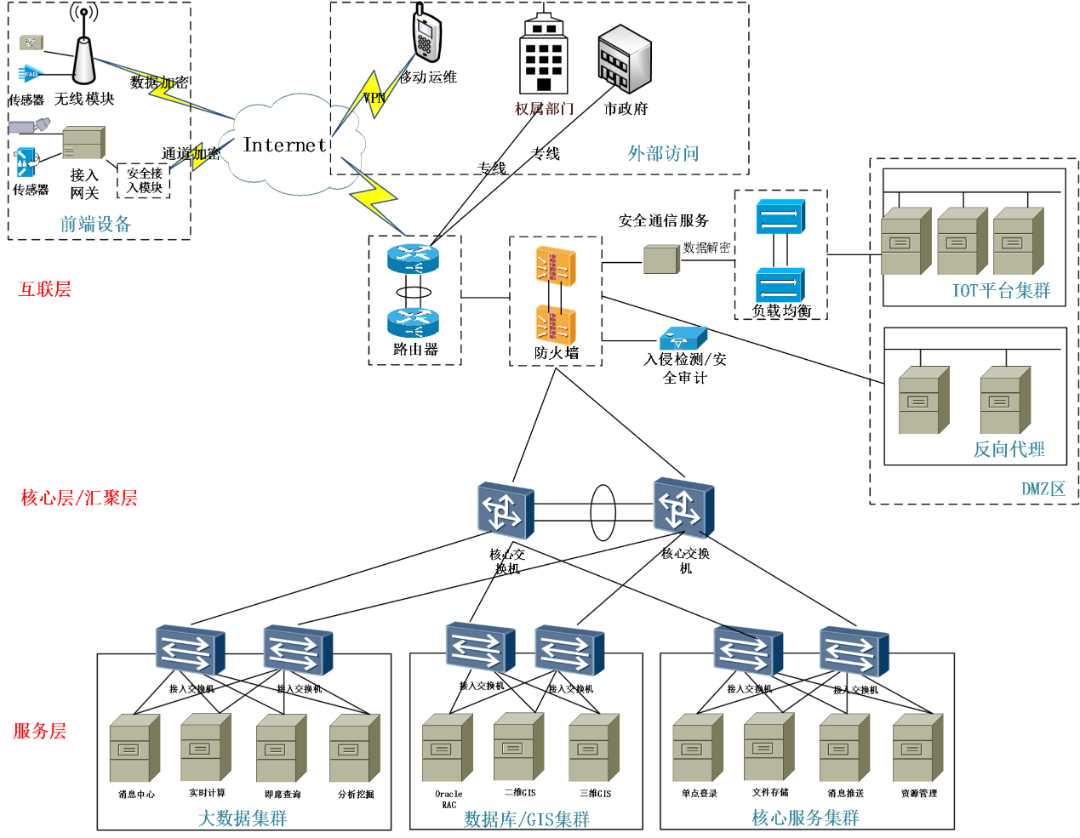

图10-4 供热管网安全监测专项应用系统网络拓扑图

（4）实施效果

2020年1月2日，合肥市城市生命线工程安全运行监测中心（以下简称“监测中心”）通过日常监测值守发现芙蓉路与笔峰路交口西南角压力监测设备监测到蒸汽压力低于压力阈值下限，系统发出报警。经分析初步判断为蒸汽管道泄漏并及时将相关信息推送至合肥热电。合肥热电现场排查确认为第三方施工导致蒸汽管道泄漏，并立即开展抢修处置。该报警分析处置过程如下。

2020年1月2日21点54分，芙蓉路与笔峰路交口西南角疏水箱内压力监测设备（具体位置如图10-5所示）监测到蒸汽压力异常，系统立即发出报警，报警点压力监测曲线如图10-6所示。

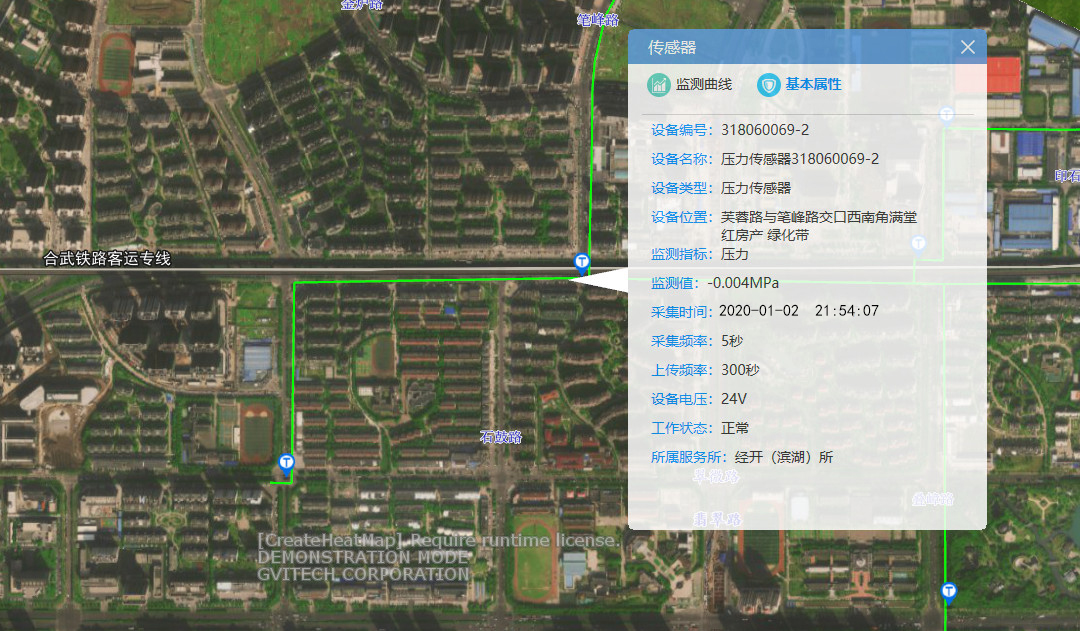

图 10-5报警点压力监测设备位置图

值守工程师立即将报警信息推送至数据分析师，数据分析师结合该监测设备历史监测曲线分析发现：自20点46分蒸汽压力开始缓慢下降，至21点54分压力已降至阈值下限触发系统报警。随后仅用短短9分钟，压力就从0.5MPa 降至0MPa, 如图10-6所示。同时查看位于该监测点上游压力监测设备的历史监测数据，如图10-7所示，该监测点压力也出现较大幅度下降。综合研判认为压力监测曲线变化规律符合蒸汽管道泄漏特征，基本确认芙蓉路管线（笔峰路至叠嶂路）蒸汽管道存在泄漏现象。监测中心立即将该报警信息上报合肥热电排查处置。

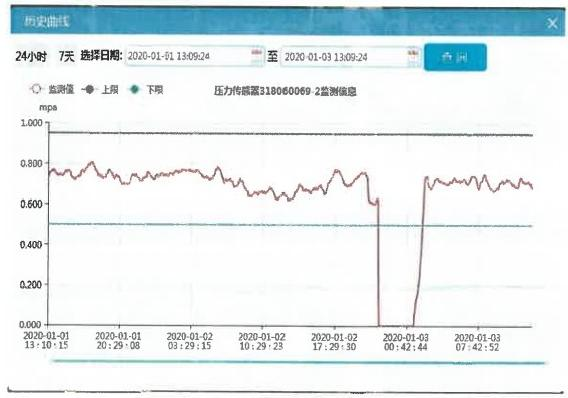

图10-6报警点压力监测曲线

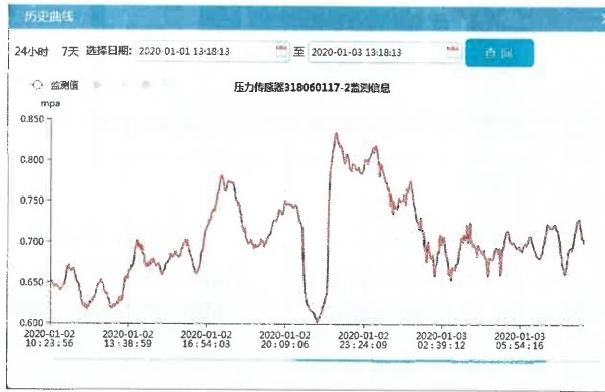

图10-7 报警点上游压力监测曲线

合肥热电接到报告后迅速赶往现场排查，发现芙蓉路与笔峰路交口东300米处蒸汽管道泄漏严重，泄漏原因是第三方施工破坏了地下蒸汽管道，使其泄漏导致管道失压触发系统报警。第一时间将排查结果反馈至监测中心，监测中心持续重点监测此区域并展开研判分析，为抢修处置提供技术支撑。经过近4小时抢修，蒸汽管道恢复供汽。

项目建成后，市城乡建设主管部门负责城市生命线工程安全运行风险监测预警及联动的统筹协调、监督、预警管理；负责对供热管网设施运行风险处置情况进行监督管理，督促相关单位加强安全管理，按职责对高风险预警做好应急准备；研究建立城市生命线工程安全运行长效管理机制。

合肥热电负责对市城市生命线工程监测中心推送的风险隐患及时进行排查、处置和反馈；共享权属基础设施基础数据、运营管理信息。

基于合肥市城市生命线工程监测中心平台，供热企业通过及时信息推送和月度、季度定期分析报告，获取疏水阀异常状态、供热管网疑似漏点等风险评估、运行状态分析相关信息，妥善处置第三方施工破坏导致管道失压等问题，对保障供热管网安全运行发挥了积极作用。
